개요
Windchill은 객체와 객체간의 연관을 링크 객체로 연결짓는다. 이 때 링크에는 A > B의 연결과 같이 링크 연결의 방향을 가지게 되고, 경우에 따라 Name, Quantity 등 추가 속성들을 가지게 된다.
링크는 별도로, 링크별로 테이블에 저장되게 된다.
링크의 사용 방식은 Windchill 전반으로는 비슷하나, 어떤 주요 객체간의 연결이 어떤 링크 객체로 구현되어있는지 알고 있는 것이 편리하다. 어디에서 데이터를 뽑아낼 수 있는지 알아야 하기 때문이다.
또한 링크 또한 하위 유형을 생성할 수 있다. 링크에 추가 속성을 지정할 수는 있지만 링크의 동작은 상위 링크 유형에 의해 제어된다.
제어 메뉴

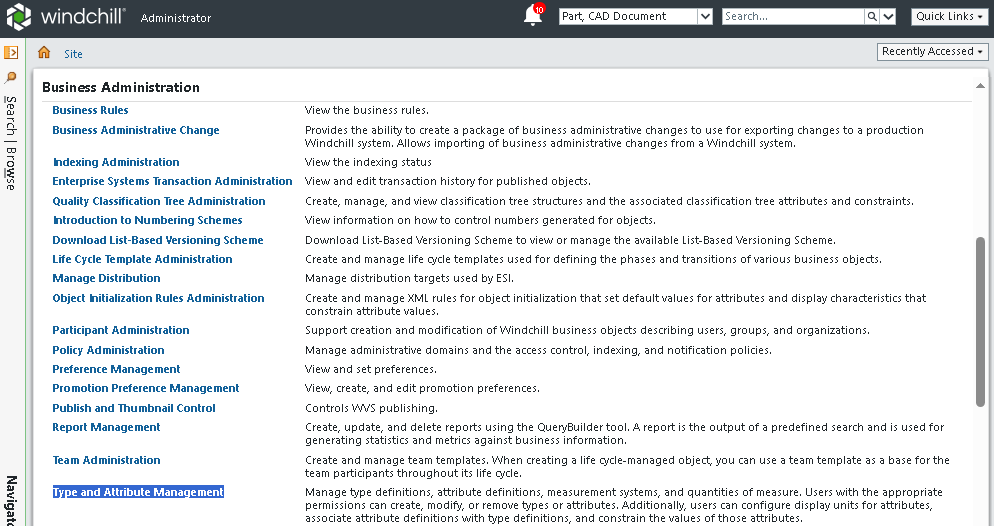

해당 유형들은 사이트 > 유틸리티 > Business Administration 탭의 Type and Attribute Management 메뉴 > Manage Types 에서 확인할 수 있다.

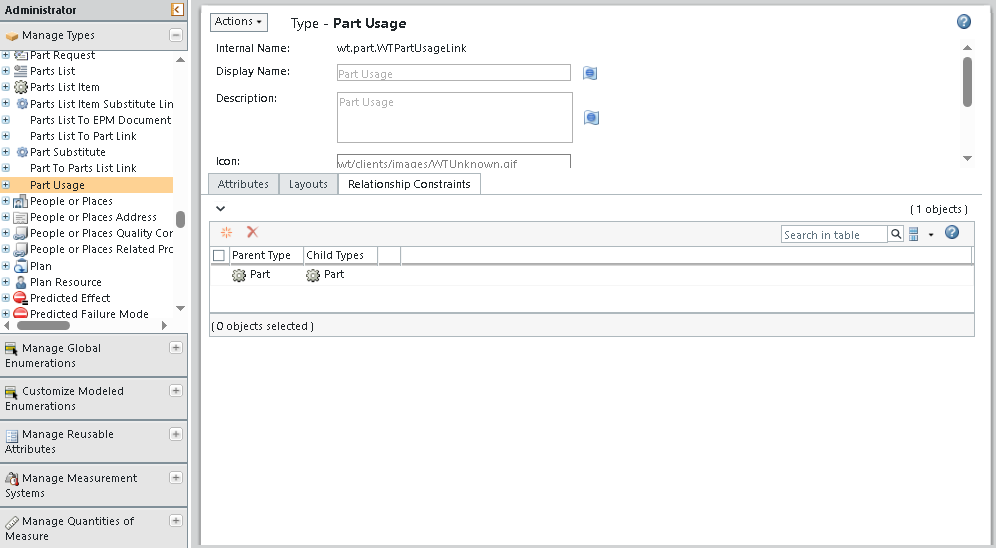

링크의 A, B Role의 제약이 있는 경우는 링크 객체의 Relationship Constraints 탭에서 링크 객체 관계 조건을 확인할 수 있다.
하위 유형을 가질 수 있는, 대표적인 링크 유형을 정리해보겠다.
하위 유형을 가질 수 있는 링크
| 링크명 | 링크 한글명 | 링크 객체 | 설명 |
|---|---|---|---|
| Affected Activity Data | 영향받은 활동 데이터 | wt.change2.AffectedActivityData | 변경 활동과 영향을 받는 객체(EPMDocument 등) 간의 링크. 변경을 완료하기 위해 수행해야 하는 작업의 설명을 포함. |
| Change Record | 변경 기록 | wt.change2.ChangeRecord2 | 변경 활동과 영향을 받은 객체 사이의 링크. 발생한 변경 사항과 그 이유를 기록. |
| Configurable Describe Link | 구성 가능 설명 링크 | wt.configurablelink.ConfigurableDescribeLink | 객체의 최신 이터레이션을 다른 객체의 최신 이터레이션에 연결. |
| Configurable Masters Link | 구성 가능 마스터 링크 | wt.configurablelink.ConfigurableMastersLink | 객체의 **특정 개정(Revision)**을 다른 객체의 특정 개정에 연결. |
| Configurable Reference Link | 구성 가능 참조 링크 | wt.configurablelink.ConfigurableReferenceLink | 객체의 **특정 버전(Version/Iteration)**을 다른 객체의 **특정 개정(Revision)**에 연결. |
| Document Usage | 문서 사용 | wt.doc.WTDocumentUsageLink | 문서를 다른 문서의 마스터에 연결하여 문서 구조를 형성. |
| Hanging Change Link | 중단 중인 변경 링크 | wt.change2.HangingChangeLink | 변경 활동을 영향 받은 객체에 연결. (미완료/진행 중 변경의 연결 표현) |
| Impacts | 영향 | wt.change2.Impacts | **변경 지시(Change Notice/Directive)**를 **부품(Part)**에 연결. |
| Part Usage | 부품 사용 | WTPartUsageLink | **부품의 특정 개정(Revision)**을 다른 부품의 마스터에 연결. |
| Reported Against | 보고 대상 | wt.change2.ReportedAgainst | **변경 문제(Change Issue)**와 영향 받는 객체를 연결. |
| Work Set Component Link | 작업 세트 컴포넌트 링크 | wt.change2.workset.WTWorkSetComponentLink | **작업 패키지(Work Package)**에 포함되는 객체를 식별. |
| Work Set Reference Document Link | 작업 세트 참조 문서 링크 | wt.change2.workset.WTWorkSetReferenceLink | 작업 패키지와 연관되지만 패키지 컨텐트의 일부가 아닌 참조 문서를 식별. |
